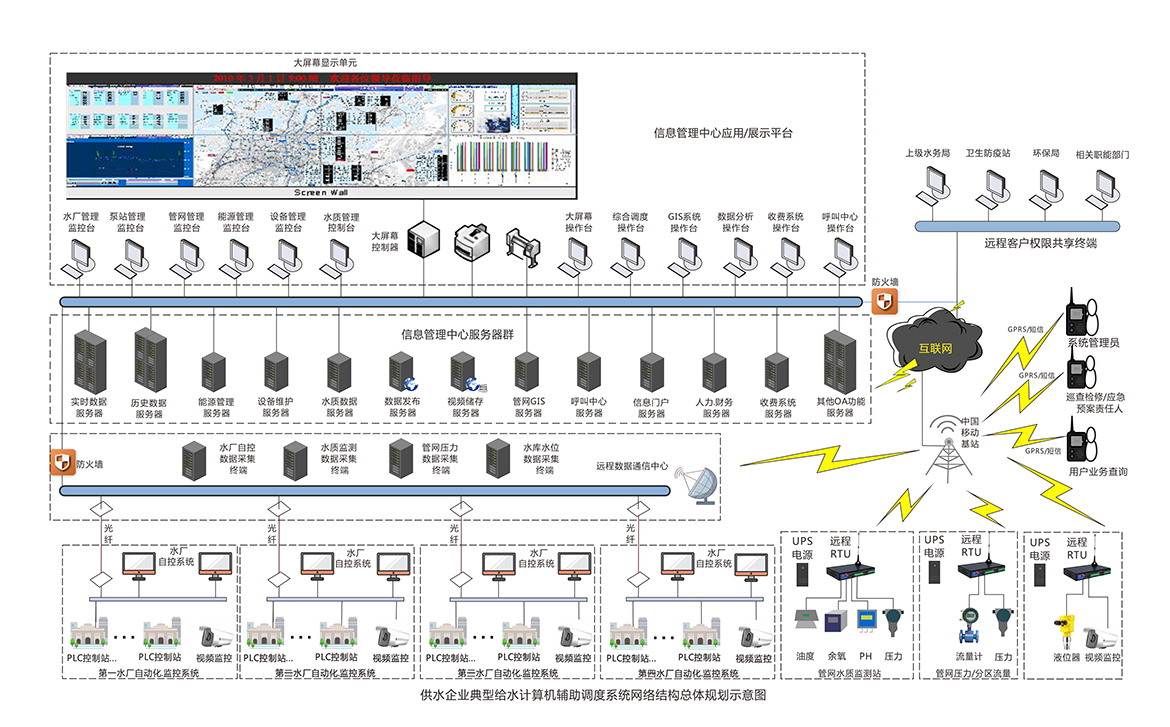

城市供水調度中心擔負著城市水源、各水廠,、泵站,、管網及相關設施的協同供水監控調度。一個完整的供水調度中心系統如下圖：
整個系統由生產數據采集層的各數據采集終端,、供水信息處理層的功能服務器群和調度操作臺的各功能操作站構成,。
? 數據采集終端
負責將來自現場的生產數據收集到供水調度系統中。
由于現場的數據千差萬別,，流量,、壓力、液位,、濁度,、余氯、電度等等,，他們數據的類型不同,、采集的頻率不同、系統獲取的方法不同,，數據傳送的協議不同,，需要通過一個前置的數據采集終端,，將這些數據按照各自的特點,、各自的協議收集上來，針對供水調度系統的需求,，對這些數據進行前端處理,，加工、過濾,、整理,，以統一的形式發送給實時數據服務器,。
依據數據的特點,，數據采集終端的設置位置有所不同,。一般各水廠,，都有自己的自動化控制系統管理水廠的日常生產凈化過程,?？梢园衙總€水廠看作一個管理單元,。如果水廠附近建設有附屬的泵站,、變電所,，可以把連同水廠在內的這些附屬泵站,、變電所看作一個管理單元,。對于相對分散、獨立的泵站,、變電所,，看作單獨的管理單元。在各管理單元內,，分別設置數據采集終端,，收集實時數據并統一發送給實時數據服務器。
對于地理分散的信號源,，如管網,、水源地，通過無線傳輸設備將流量,、壓力,、液位、在線水質監測等數據發送出來,，由設置在調度中心的數據采集終端統一接收,，針對供水調度系統的需求，對這些數據進行前端處理,，加工,、過濾、整理,，以統一的形式發送給實時數據服務器,。
? 實時數據服務器
這臺服務器是整個供水調度系統生產實時數據的管理中心，是實時數據匯聚的關鍵點,。它負責收集發自各數據采集終端的生產實時數據,，在這里進行集中處理，為供水調度中心各過程監控臺提供實時監控畫面和數據服務,，判定報警限值,，繪制數據趨勢曲線，打印實時和趨勢數據報表,。
? 歷史數據服務器
歷史數據服務器是供水調度中心長期歷史數據的存儲服務器,。它根據設定的數據保存周期和保存條件，保存來自于實時數據服務器的實時數據,，提供7×24小時的歷史數據存儲服務及查詢服務,，并向數據分析服務器提供所需的原始分析數據。作為歷史數據源,，它還可以為數據發布服務器提供簡單的數據統計信息,。
? 生產數據分析服務器
生產數據分析服務器是水務調度管理中心高級管理功能的核心服務器。它根據數據分析的需要，從歷史數據服務器獲取所需的數據,，并進行各種類型的數據分析,。（詳細功能參見有關數據分析的功能描述。）它為數據發布服務器提供大量的高級數據分析結果,。
? 能源管理服務器
能源管理服務器是水務調度管理中心管理生產能源的核心服務器,。它從歷史數據服務器獲取數據，或者直接從各數據采集終端獲得能源數據,，針對生產能源進行監控、管理,、分析,。它為數據發布服務器提供能源信息與節能增效決策支持。
? 數據發布服務器
數據發布服務器,，根據所有客戶對供水調度中心系統的信息需求,，遵照系統設置的數據訪問權限，以不同的形式向符合信息訪問授權的客戶發布數據,。數據的發布形式包括在線數據分析圖表,、電子數據表格文件、打印的數據文件,、向其他系統導出的數據電子文件等等,。
? 其他功能服務器
其他功能服務器包括：設備維護服務器、水質數據服務器等等,。這些功能服務器以各自的應用功能為核心,，面向供水調度中心提供信息支撐。它們與生產數據分析服務器交互信息,，協同管理,，起到綜合調度的功能。
? 大屏幕服務器
大屏幕服務器整合各服務器提供給供水調度中心的圖像信息,，并綜合各路外接視頻信號,，通過內嵌的管理軟件對大屏幕顯示實施配置管理。
? 各功能監控操作臺
各類監控操作臺放置在監控中心管控大廳,，他們通過調度中心局域網從各自對應功能的服務器獲取信息,，顯示對應功能的生產管理信息，供水務調度中心管理人員綜合了解各方面的水務信息,，提供直觀的信息顯示畫面,、數據分析統計信息以及決策支持信息。
? 調度中心信息顯示外部平臺
調度中心信息顯示外部平臺,，由通過Internet接入的計算機和移動設備構成,。它通過企業防火墻獲取生產管理調度中心的數據。并以短信報警、網頁,、手機移動APP信息瀏覽等形式為身在異地的使用者提供及時的關鍵信息服務,。
城市給水調度系統由SCADA數據采集系統、在此基礎上的核心信息處理系統以及應用接口層三部分組成,。在結構上一般由公司主調度中心站（一級,，MCC：Master Control Central ）、凈水廠區域調度中心（二級,，RCC：Regional Control Central,，僅存在于分級調度模式中）、若干個遠程站（RTU：Remote Terminal Unit）和外圍設備（如UPS電源,、儀表,、打印機等）構成。
